BR6000 - Was ist neu in Version 5

Neue und zusätzliche Funktionen auf einen Blick:

1. Erweiterter Betriebsspannungsbereich

Durch Einsatz eines Schaltnetzteils wurde der Betriebsspannungsbereich generell auf  110 …230 V   +/- 15%   erweitert.


2. Erweiterter Meßspannungsbereich

Durch eine verbesserte Eingangsschaltung wurde der Meßspannungsbereich auf 30 … 525 VAC  erweitert.

Damit ist sowohl der direkte Anschluß an 230 VAC  ( L-N ) wie bisher möglich ( Bild 1) als auch der direkte Anschluß an 400VAC  (L-L)  z.B. in Netzen ohne Neutralleiter ( Bild 2 )

Der früher notwendige Meßspannungsadapter ( bei 525V ) wird nicht mehr benötigt.

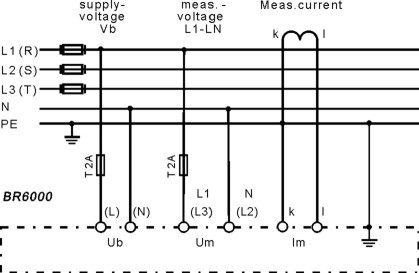

Bild 1: Meßspannung an 230VAC ( L – N ) (Werkseinstellung)

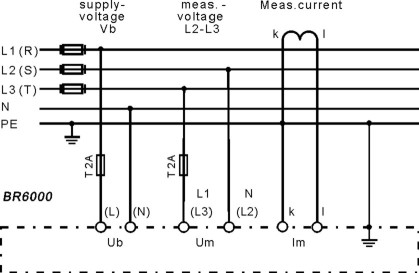

Bild 2: Meßspannung an 400VAC ( L – L )

Im ExpertMode1:  Phasenverschiebung U/I auf 90° einstellen !



3. neues verbessertes Display

Als optisches Merkmal der neuen Hard- und Software kommt für alle Varianten mit kleinem Display eine hellere Anzeige mit blauer Hinterleuchtung zum Einsatz, welche optimal an das Design angepasst wurde.

Das neue Display besitzt einen deutlich erweiterten Temperaturbereich.


4. erweiterter Temperaturbereich

Der Einsatz der neuen Komponenten erweitert den Betriebstemperaturbereich des BR6000 auf    -20 … +60°C



5. Softwareerweiterungen:

5.1 externe Strommessung über MMI6000 oder MMI7000

In einem zusätzlichen Menüpunkt im ExpertMode1 kann über ein an die Schnittstelle RS485 angeschlossenes abgesetztes MMI6000 / MMI7000 eine Fernstrommessung realisiert werden. Dies ist bei großen Entfernungen zwischen Stromwandler und BR6000 sinnvoll, da das Stromsignal im Normalfall nicht problemlos über lange Leitungen übertragbar ist.

5.2 Änderung der Schwellwerte für Unter- / Überspannung

Im ExpertMode2 können nun die Referenzwerte für die Unter- und Überspannungswarnung / abschaltung frei programmiert werden.

5.3 Menüsprachen

Die verfügbaren Menüs wurden um die Sprachen Portugiesisch und Türkisch erweitert.



6. Erweiterung der Schnittstelle

Die Ausführung mit RS485-Interface (Option) wurde um einen zusätzlichen Hardwareanschluß (RJ45) erweitert. Diese Systemschnittstelle ermöglicht den Anschluß von derzeitigem und künftigem Zubehör wie beispielsweise einem geplanten Datenlogger.



7. Kompatibilität zu neuer Windows Software

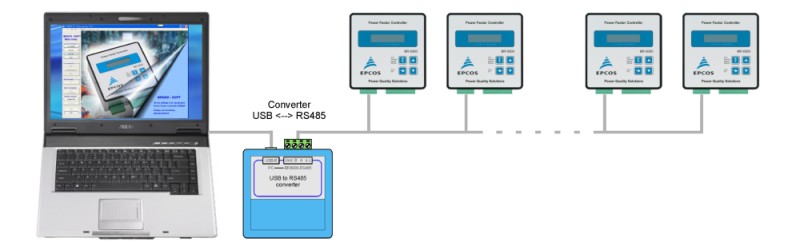

Ab Version 5.0 ist der BR6000 mit der völlig überarbeiteten Windows-Software „BR6000-SOFT V5.0“ kompatibel.  Diese ermöglicht:

  • die Verbindung von mehreren BR6000/S485  (gleichzeitig) mit einem PC

  • die komfortable Visualisierung, Anzeige und Speicherung aller Netzparameter auf dem PC

  • die weitere Verarbeitung der gewonnenen Daten ( Export auch als Excel-File )

  • die grafische Analyse und Auswertung der Daten direkt im Programm

  •  das Auslesen und Editieren sowie Speichern und Einlesen aller Parameter des BR6000

  • komfortablen Online-Betrieb des BR6000 am PC  usw.

Weitere Informationen hierzu in der Beschreibung der Software










Eigenstrommessung in Verbindung mit MMI6000 möglich

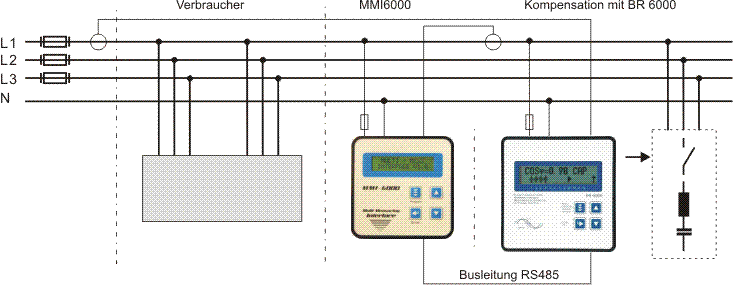

Für die permanente Stromüberwachung der Kompensationsanlage und zur Überwachung der einzelnen Ströme in den Kondensatoren wird der Einsatz des Multimess-Interface MMI6000 als Zubehör zum BR6000 empfohlen. (Eigenstrommessung)

Durch die Überwachung des Kondensatornennstromes durch das MMI6000 werden gefährliche Netzzustände ( z.B. Oberwellenströme, die zur Zerstörung des Leistungskondensators führen können) erkannt. In diesem Fall schaltet der Blindleistungsregler die betreffenden Stufen ab, solange die Gefährdung vorhanden ist. Der Einsatz des MMI6000 erhöht die Zuverlässigkeit der Anlage.
