Leistungskondensatoren für Kompensationsanlagen

Anwendung:

Für die Anwendung in Blindleistungs-Kompensationsanlagen bieten wir Ihnen für die Neukonstruktion oder Servicearbeiten Leistungskondensatoren aller gängigen Größen und Spannungen an. Diese können für Standardanlagen, dynamische Anlagen oder Festkompensationen verwendet werden.

Als "power quality solution"-Partner des Unternehmens TDK-EPC  können wir Ihnen das komplette Spektrum der Marke "EPCOS" auf diesem Gebiet anbieten.

Typenreihen:

Type: PhaseCap Premium   (Einphasen- und Dreiphasenkondensatoren verfügbar)

MKK-Leistungskondensator (Trockenkondensator)

Technische Daten:

  • Imprägnierung: Trockenkondensator (gasgefüllt)
  • Leistungsbereich:    5,0 ... 33,0 kvar
  • Spannungsbereich: 230 ... 800 VAC;  50/60Hz
  • Einschaltstrom:        bis zu 300 x In
  • Temperaturbereich: -40 ... 55°C
  • Gesamtverlustleistung: < 0,45W/kvar
  • Sicherheit: selbstheilend, interne Abreißsicherung, Trockentechnologie
  • Lebensdauer: bis 180.000h (temperaturabhängig)
  • Einbaulage: beliebig
  • Zylindrisches Aluminiumgehäuse
  • Anschlüsse: Schraubklemme, fingersicher
  • Entladewiderstand: serienmäßig
  • Schutzgrad: IP20, optional IP54
  • Standards: IEC 60831-1&2, UL810, cUL, GOST
  • Best.Nr.: B25667 C***

     Auswahlliste PhaseCap Premium (3-phasig)

     Auswahlliste PhaseCap Premium (1-phasig)



PhaseCap Premium

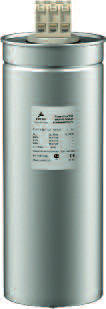

Type: PhaseCap Compact

MKK-Leistungskondensator (Metall-Kunststoff-Kompakt)

Technische Daten:

  • Imprägnierung: Semi-Trocken (biologisch abbaubares Harz)
  • Leistungsbereich:    5,0 ... 33,0 kvar
  • Spannungsbereich: 230 ... 525 VAC;  50/60Hz
  • Einschaltstrom:        bis zu 400 x In
  • Temperaturbereich: -40 ... 60°C
  • Gesamtverlustleistung: < 0,45W/kvar
  • Sicherheit: selbstheilend, interne Abreißsicherung
  • Lebensdauer: bis 200.000h (temperaturabhängig)
  • Zylindrisches Aluminiumgehäuse
  • Anschlüsse: Schraubklemme, fingersicher
  • Entladewiderstand: serienmäßig
  • Schutzgrad: IP20, optional IP54
  • Standards: IEC 60831-1&2, EN 60831-1&2
  • Best.Nr.: B25673 A***

     Auswahlliste PhaseCap Compact



PhaseCap Compact

Type: PhaseCap HD

MKK-Leistungskondensator für hohe Leistungen (40 ... 60kvar)

Technische Daten:

  • Imprägnierung: Trockenkondensator (gasgefüllt)
  • Leistungsbereich:   40,0 ... 60,0 kvar
  • Spannungsbereich: 400 ... 525 VAC;  50/60Hz
  • Einschaltstrom:        bis zu 300 x In
  • Temperaturbereich: -40 ... 55°C
  • Gesamtverlustleistung: < 0,45W/kvar
  • Sicherheit: selbstheilend, interne Abreißsicherung, Trockentechnologie
  • Lebensdauer: bis 180.000h (temperaturabhängig)
  • Einbaulage: beliebig
  • Zylindrisches Aluminiumgehäuse
  • Anschlüsse: Schraubklemme, fingersicher, IP20
  • Entladewiderstand: serienmäßig
  • Schutzgrad: IP20
  • Standards: IEC 60831-1&2, UL810, cUL, GOST
  • Best.Nr.: B25669 ***

     Auswahlliste PhaseCap HD



PhaseCap HD

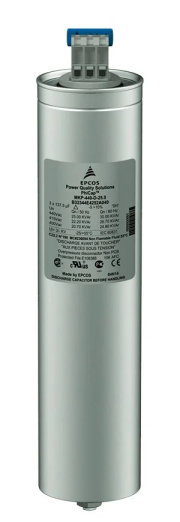

Type: Phi-Cap    (Einphasen- und Dreiphasenkondensatoren verfügbar)

MKP-Leistungskondensator (Metall-Polypropylen)

Technische Daten:

  • Imprägnierung: Semi-Trocken (biologisch abbaubares Harz)
  • Leistungsbereich:   0,5 ... 30,0 kvar
  • Spannungsbereich: 230 ... 525 VAC;  50/60Hz
  • Einschaltstrom:        bis zu 200 x In
  • Temperaturbereich: -40 ... 55°C
  • Gesamtverlustleistung: < 0,45W/kvar
  • Sicherheit: selbstheilend, interne Abreißsicherung
  • Lebensdauer: bis 135.000h (temperaturabhängig)
  • Zylindrisches Aluminiumgehäuse
  • Anschlüsse: Schraubklemme, fingersicher, IP20
  • Entladewiderstand: serienmäßig
  • Standards: IEC 60831-1+2, UL810, cUL, CSA, GOST
  • Best.Nr.: B32340 C***, B32343 C***, B32344 E***

     Auswahlliste PhiCap (3-phasig)

     Auswahlliste PhiCap (1-phasig)



PhiCap

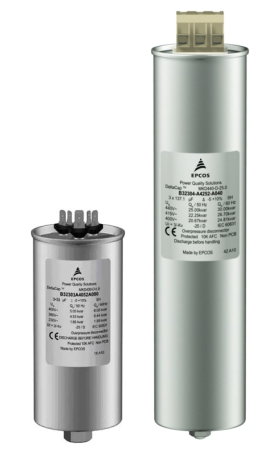

Type: Delta-Cap    (Einphasen- und Dreiphasenkondensatoren verfügbar)

MKD-Leistungskondensator (Papier-Polypropylen)

Technische Daten:

  • Öl-Imprägnierung
  • Leistungsbereich:   0,5 ... 33,0 kvar
  • Spannungsbereich: 230 ... 525 VAC;  50/60Hz
  • Einschaltstrom:        bis zu 200 x In
  • Temperaturbereich: -40 ... 50°C
  • Gesamtverlustleistung: < 0,45W/kvar
  • Sicherheit: selbstheilend, interne Abreißsicherung
  • Lebensdauer: 150.000h (Temperaturklasse -40/C)
  •                          115.000h (Temperaturklasse -40/D)
  • Zylindrisches Aluminiumgehäuse
  • Anschlüsse: Schraubklemme, fingersicher, IP20
  • Entladewiderstand: serienmäßig
  • Standards: IEC 60831-1+2, IS: 13340/41
  • Best.Nr.: B32303 A***, B32304 A***, B32300 A***, B32301 A***

     Auswahlliste DeltaCap (3-phasig)

     Auswahlliste DeltaCap (1-phasig)



Delta-Cap





     Sicherheitshinweise für Starkstromkondensatoren







Weitere Typenreihen können ebenfalls angeboten werden. Für entsprechende Anfragen stehen wir Ihnen gerne zur Verfügung.
