BR6000 & BR7000  Softwaretool - Version 5.0 (deutsch / englisch)





Windows-Software zur Parametrierung der Blindleistungsreglers BR6000 & BR7000 sowie zur Visualisierung, Aufzeichnung und Analyse von Netzparametern

- kompatibel mit Blindleistungsreglern BR6000-R12/S485  ab V 5.0; BR7000;  BR7000-1/S485;  MMI7000/S

- auch gemischter Betrieb von mehreren Geräten (BR6000 / BR7000) an einem PC möglich

- Anschluß am RS485-Bus

- Verwaltung mehrerer Blindleistungsregler möglich

- direkter Anschluß am USB-Port des PC über Zubehör USB-Adapter ( als Zubehör erhältlich)





Das Programm dient der komfortablen Visualisierung von Netzparametern  im Online-Betrieb.

Gleichzeitig ist die Aufzeichnung  sowie eine  grafische Auswertung aller gewonnenen Netzdaten incl. Export- und Druckfunktionen möglich. Das Oberwellenspektrum kann zeitnah im Balkendiagramm angezeigt werden.

Der Konfigurationsmanager dient dem kompletten Auslesen, Editieren, Speichern und Schreiben aller Parameter des BR6000 / BR7000 mittels PC.  Alle Daten können in einer Konfigurationsdatei gespeichert werden.

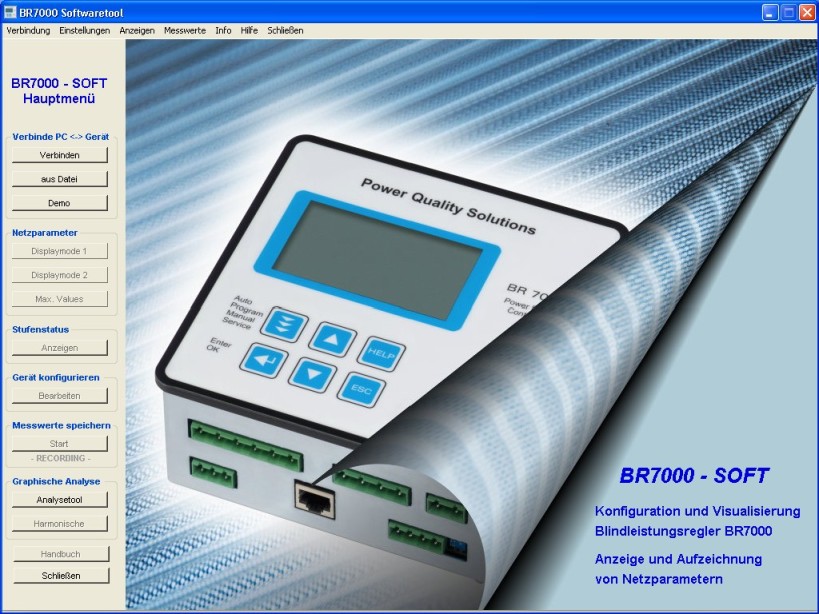

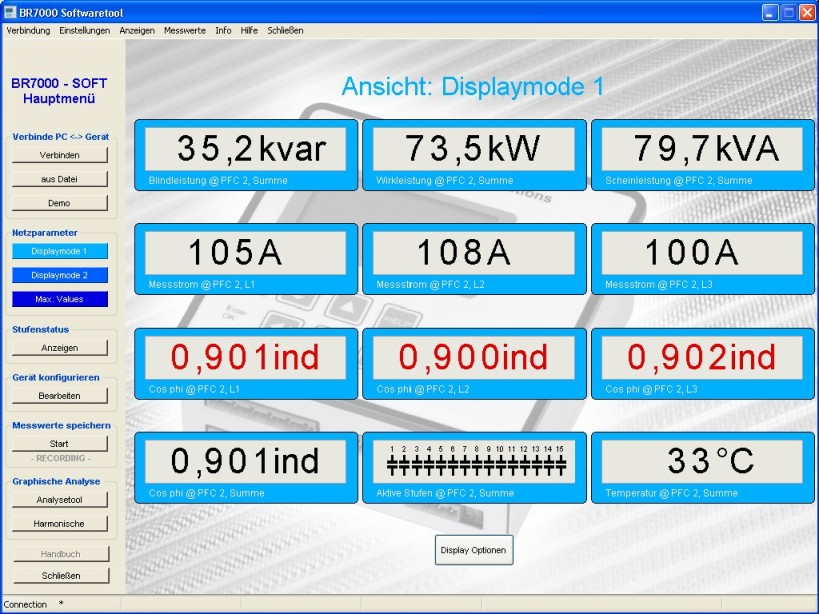

Display-Mode

Der Display-Mode dient der komfortablen Online-Anzeige diverser Netzparameter.

Es können 3  wählbare Display- Anordnungen mit jeweils bis zu 12 verschiedenen Parametern gleichzeitig angezeigt werden.

Alle angezeigten Werte können in einer Datei zur späteren Weiterverarbeitung aufgezeichnet werden.

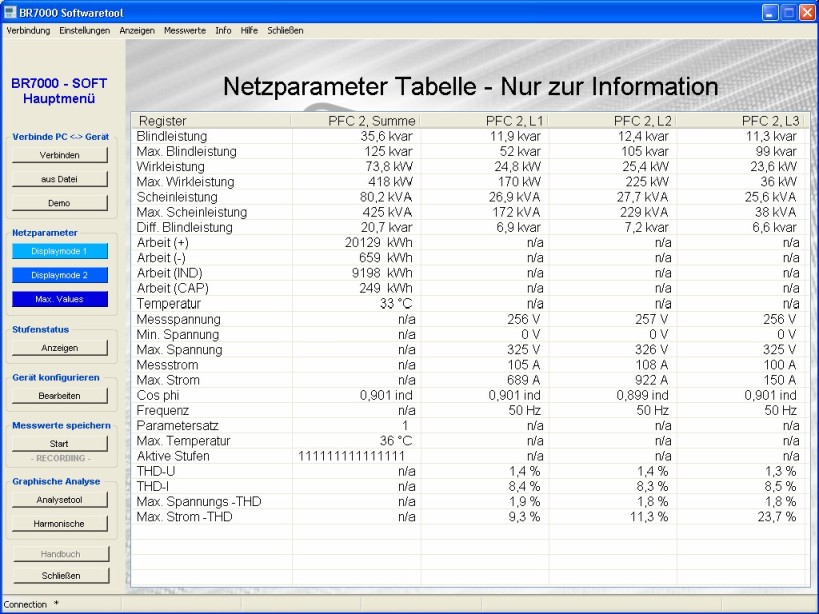

Anzeige aller Netzparameter im Überblick:

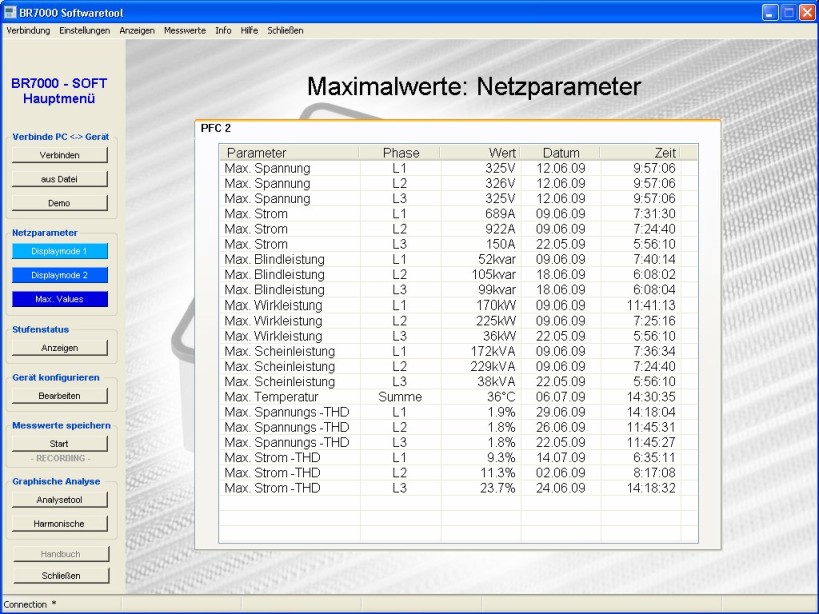

Darstellung der Maximalwerte der Netzparameter mit Zeitstempel

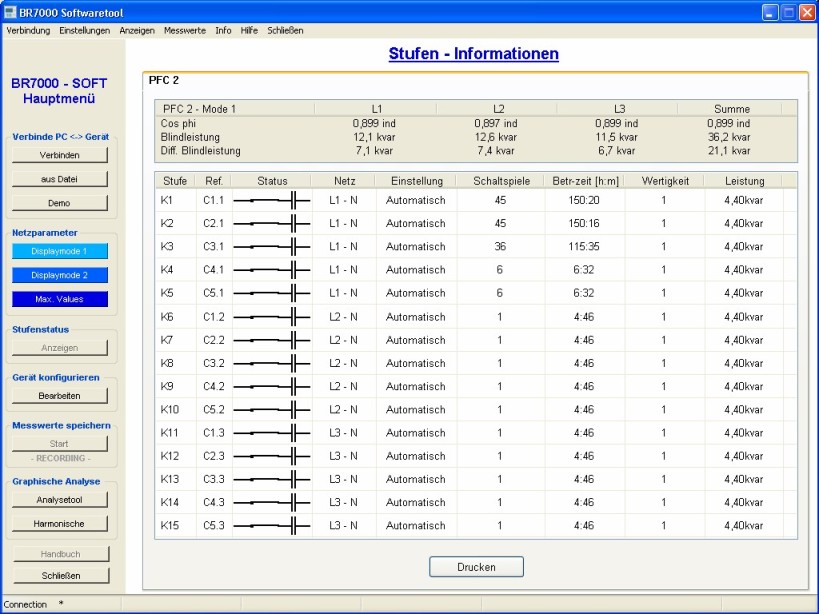

detaillierte Informationen über die einzelnen Schaltstufen

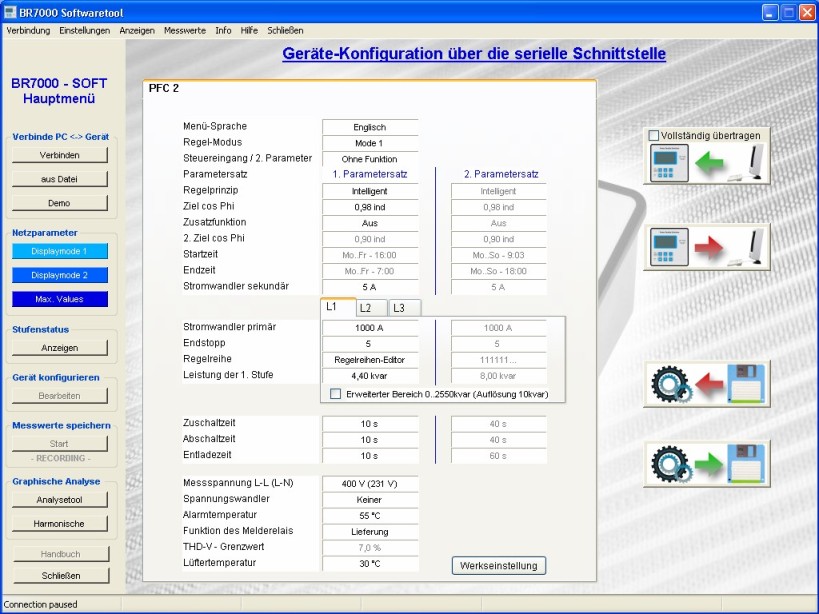

Konfigurationsmanager

Im Konfigurationsmanager können alle Parameter der angeschlossenen Geräte komplett ausgelesen, editiert, gespeichert und in das Gerät rückübertragen werden.  Alle Werte können in einer Konfigurationsdatei gespeichert werden.

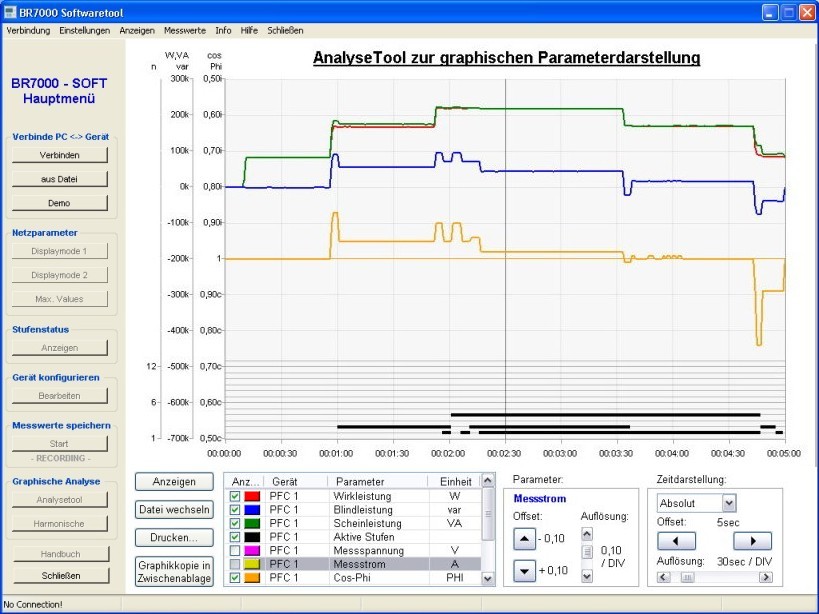

Grafische Darstellung der aufgezeichneten Netzparameter

  • alle Werte frei konfigurierbar

  • Kopier- und Druckfunktionen möglich

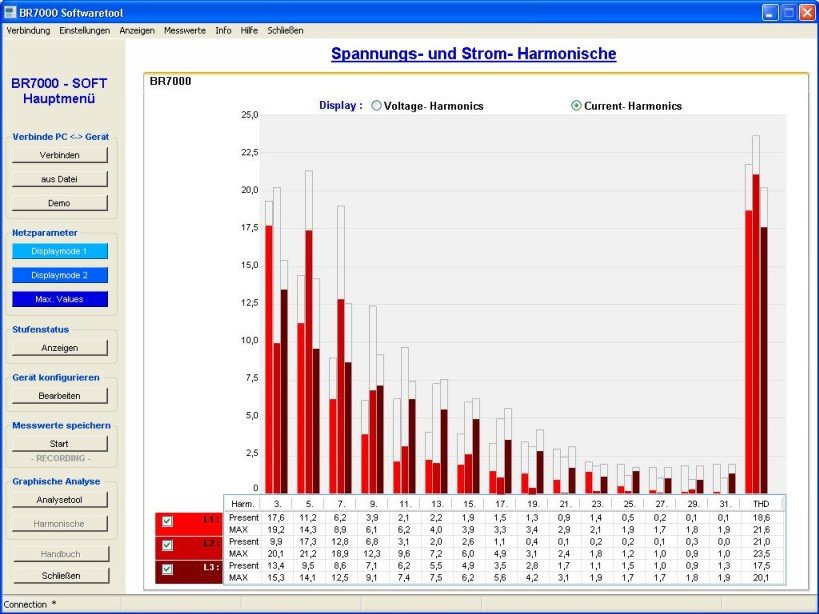

Grafische Online-Darstellung der Harmonischen von Spannung und Strom
